電渦流測功機勵磁繞組通上直流電后，則圍繞勵磁繞組產生一個閉合磁通，當感應體被原動機帶動旋轉時，氣隙磁密隨感應體的旋轉而發生周期性變化。

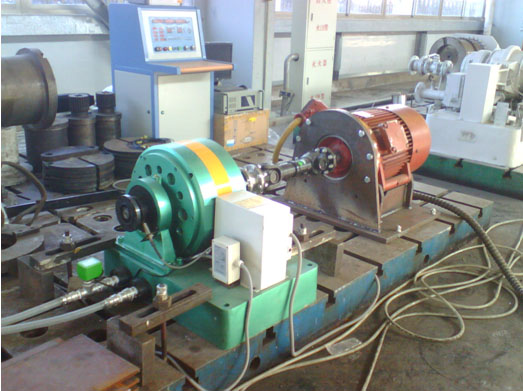

該轉矩通過外環及傳力臂傳至測力裝置上，電渦流測功機是由測功機、控制器及測力裝置所組成的測功裝置，可以測取被測機械的輸出轉矩和轉速、從而得出輸出功率。
在渦流環孔壁表面及一定深度范圍內將產生渦流電勢，并產生渦流，該渦流所形成的磁場又與氣隙磁場相互作用，就產生了制動轉矩。
由力傳感器將力的大小轉換成電信號輸出，轉矩的測量可以采用電子磅秤、壓力傳感器或高精度轉矩轉速測量儀等，適用于不同測量精度的場合。
從而達到測轉矩的目的，轉速測量采用非接觸式的磁電式轉速傳感器,將轉速信號轉換成電信號，電渦流測功機主要由旋轉部分(感應體)、擺動部分(電樞和勵磁部分)、測力部分等組成，感應體形狀猶如直齒輪,產生渦流的地方在導磁渦流環的孔壁上。
