一、AC系列交流電力測功機主要特點
1、運用ABB直接轉矩控制技術對交流電力測功機實行轉矩控制；
2、交流電力測功機處于發電狀態時將電能送回電網或者由電阻箱消耗，在電動狀態能帶動被試件運轉；
3、可靠性極高，響應速度快。
4、從零轉速至額定轉速為恒扭矩特性，額定轉速至最高轉速為恒功率特性 舉例： AC110交流電力測功機，在轉速0-1500rpm之間任意一個轉速值，都能提供測試（加載）700牛頓米（也可以小于700牛頓米）；，在轉速1500-3000rpm之間任意一個轉速值，都能測試（加載）功率110千瓦（也可以小于110千瓦）
5、電力測功機測試對象：柴油機、汽油機、電機、變速箱、無人機發動機等
二、電力測功機主要性能指標：
常用電力測功機型號表1
|
電力測功機型號 |
額定功率 |
額定轉速/最高轉速 |
額定轉速/最高轉速 |
額定轉速/最高轉速 |
|
kW |
r/min |
r/min |
r/min |
|
AC-1 |
1 |
1500/3000 |
3000/6000 |
3000/9000 |
|
AC-3 |
3 |
1500/3000 |
3000/6000 |
3000/9000 |
|
AC-5 |
5 |
1500/3000 |
3000/6000 |
3000/9000 |
|
AC-10 |
10 |
1500/3000 |
3000/6000 |
3000/9000 |
|
AC-15 |
15 |
1500/3000 |
3000/6000 |
3000/9000 |
|
AC-30 |
30 |
1500/3000 |
3000/6000 |
3000/9000 |
|
AC-50 |
50 |
1500/3000 |
3000/6000 |
3000/9000 |
|
AC-75 |
75 |
1500/3000 |
3000/6000 |
3000/9000 |
|
AC-110 |
110 |
1500/3000 |
3000/6000 |
3000/9000 |
|
AC-160 |
160 |
1500/3000 |
3000/6000 |
3000/9000 |
|
AC-200 |
200 |
1500/3000 |
3000/6000 |
3000/9000 |
|
AC-250 |
250 |
1500/3000 |
3000/6000 |
3000/9000 |
|
AC-350 |
350 |
1500/3000 |
3000/6000 |
3000/9000 |
|
AC-400 |
400 |
1500/3000 |
3000/6000 |
3000/9000 |
|
AC-500 |
500 |
1500/3000 |
3000/6000 |
3000/9000 |
|
AC-630 |
630 |
1500/3000 |
3000/6000 |
3000/9000 |
|
AC-800 |
800 |
1500/3000 |
|
|
|
AC-1000 |
1000 |
1500/3000 |
|
|
常用電力測功機型號表2
|
電力測功機型號 |
額定功率 |
額定轉速/最高轉速 |
額定轉速/最高轉速 |
額定轉速/最高轉速 |
|
kW |
r/min |
r/min |
r/min |
|
AC-1 |
1 |
1500/6000 |
4000/12000 |
5000/15000 |
|
AC-3 |
3 |
1500/6000 |
4000/12000 |
5000/15000 |
|
AC-5 |
5 |
1500/6000 |
4000/12000 |
5000/15000 |
|
AC-10 |
10 |
1500/6000 |
4000/12000 |
5000/15000 |
|
AC-15 |
15 |
1500/6000 |
4000/12000 |
5000/15000 |
|
AC-30 |
30 |
1500/6000 |
4000/12000 |
5000/15000 |
|
AC-50 |
50 |
1500/6000 |
4000/12000 |
5000/15000 |
|
AC-75 |
75 |
1500/6000 |
4000/12000 |
5000/15000 |
|
AC-110 |
110 |
1500/6000 |
4000/12000 |
5000/15000 |
|
AC-160 |
160 |
1500/6000 |
4000/12000 |
5000/15000 |
|
AC-200 |
200 |
1500/6000 |
4000/12000 |
5000/15000 |
|
AC-250 |
250 |
1500/6000 |
4000/12000 |
5000/15000 |
|
AC-350 |
350 |
1500/6000 |
4000/12000 |
5000/15000 |
|
AC-400 |
400 |
1500/6000 |
4000/12000 |
5000/15000 |
|
AC-500 |
500 |
1500/6000 |
|
|
可以根據用戶要求生產
三、試驗現場

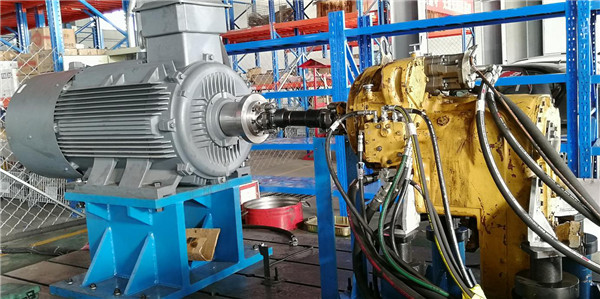

發動機試驗臺

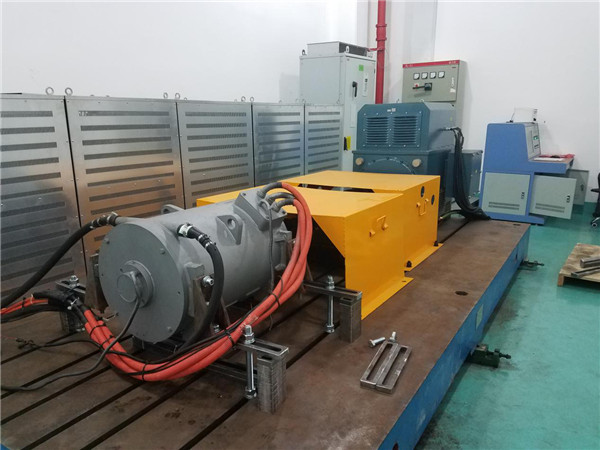

電機試驗臺
德納變速箱試驗臺

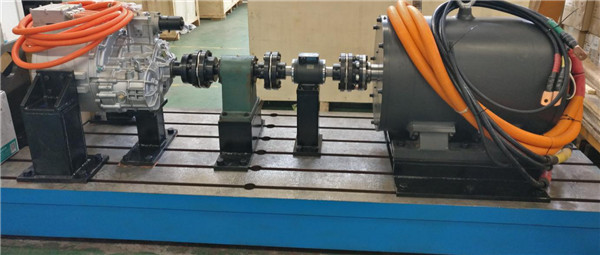

新能源汽車變速箱試驗臺

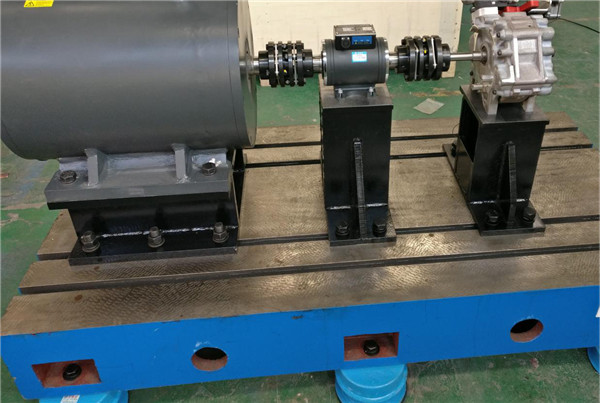

無人機發動機試驗臺（微型航空發動機試驗臺）
無人機發動機試驗臺（微型航空發動機試驗臺）

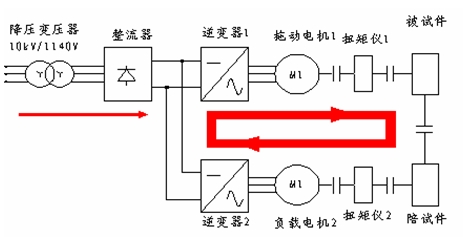

四、電封閉試驗臺

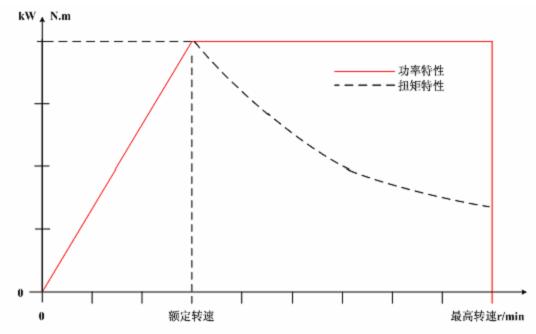

五、測功機特性曲線：
六、ABB電機
